时间序列预测（十）——长短期记忆网络（LSTM）

长短期记忆网络（LSTM, Long Short-Term Memory）是一种专门设计用来解决时间序列数据的循环神经网络（RNN）。LSTM的主要优势是能够 捕捉长时间依赖 ，适用于处理长期记忆（长期依赖）的问题，同时在训练过程中避免了传统RNN常见的 梯度消失和爆炸 问题。在时间序列预测中，LSTM网络非常适合处理具有长期相关性的输入数据，例如气温变化、股票价格、驾驶员行为数据等。LSTM可以通过记忆单元和门控机制来决定哪些信息需要“记住”，哪些需要“遗忘”。

一、LSTM结构

LSTM的结构和基础的RNN相比，并没有特别大的不同，都是一种重复神经网络模块的链式结构。在标准的RNN中，这个重复的模块只有一个非常简单的结构，如下图，只有一个激活函数tanh层。

LSTM的结构也是如此，只是重复模块的内容有所变化，没有单个神经网络层，而是有四个神经网络层，它们以非常特殊的方式交互。

其中不同符号表示不同的意思，

σ表示的Sigmoid 激活函数，有关激活函数的介绍可以看这篇文章：

时间序列预测（三）——激活函数（Activation Function）_预测任务用什么激活函数-CSDN博客

二、LSTM 核心思想

LSTM的关键就是记忆元（memory cell），与隐状态具有相同的形状，其设计目的是用于记录附加的信息。即贯穿图顶部的水平线。

LSTM的核心思想就是保护和控制记忆元。这里用到了三个门： 输入门 、 遗忘门 、 输出门 ：

输入门 决定新的输入信息是否需要记入记忆单元。
遗忘门 决定当前的记忆单元是否需要遗忘部分过去的信息。
输出门 决定记忆单元中的信息是否会影响当前输出

他们由 sigmoid 神经网络层和逐点乘法运算组成。选择性地让信息通过，选择性地让信息通过，sigmoid 层输出介于 0 和 1 之间的数字，值 0 表示“不让任何内容通过”，而值 1 表示“让所有内容通过！

三、LSTM 分步演练

（一）初始化

1、权重和偏置初始化

LSTM有多个权重矩阵和偏置项需要初始化。对于一个具有输入维度xt（输入向量的维度）、隐藏层维度ht的LSTM单元，有以下主要的权重矩阵和偏置项：

遗忘门的权重矩阵Wf和偏置bf。
输入门的权重矩阵Wi和偏置bi。
输出门的权重矩阵Wo和偏置bo。
用于计算候选细胞状态的权重矩阵Wc和偏置bc。

这些权重矩阵和偏置项通常初始化为小的随机值，例如在[−0.1,0.1]区间内的随机数。

2、初始细胞状态和隐藏状态初始化

初始细胞状态C0和初始隐藏状态h0也需要初始化。一般来说，C0和h0可以初始化为全零向量。

（二）前向传播

1、遗忘门计算（决定从上一时刻隐状态中丢弃多少信息）

输入上一时刻的隐状态 $h_{t-1}$ 和当前时刻的特征 $x_{t}$ ，通过sigmoid层输出一个介于 0 和 1之间的数字ft ，1 表示 “完全保留此内容”，而 0 代表 “完全摆脱此内容”。

2、输入门及候选记忆元计算（决定存储多少选记忆元的新数据）

同样，输入 $h_{t-1}$ 和 $x_{t}$ ，通过sigmoid层输出，同时再通过tanh层输出候选记忆元（candidate memory cell），

3、记忆元更新

将上一时刻的记忆元乘以 ft ，再添加候选记忆元乘以，最终计算出当前时刻的记忆元Ct

4、输出门及隐状态更新

同样，输入 $h_{t-1}$ 和 $x_{t}$ ，通过sigmoid层输出，再乘以通过tanh层的输出值，最终输出当前时刻的隐状态ht

（三）反向传播

反向传播的目标是通过链式法则（链式求导）计算损失函数相对于每个权重和偏置的梯度。LSTM 中的反向传播称为 通过时间的反向传播 （Backpropagation Through Time，BPTT），因为 LSTM 具有时间依赖性。

计算损失函数的梯度 ：从最后的输出开始计算损失函数相对于 hT 和 cT 的梯度。
反向传播梯度 ：从时间步 T逐步往回传播梯度，依次计算遗忘门、输入门、输出门、记忆单元状态和隐藏状态的梯度。
计算权重和偏置的梯度 ：使用各门的梯度，结合前一时间步的隐藏状态和输入，计算权重 Wf,Wi,Wo,Wc以及偏置 bf,bi,bo,bc 的梯度。
更新参数 ：根据计算得到的梯度，通过优化算法（如梯度下降或Adam）更新权重和偏置，以最小化损失函数。

注意：LSTM反向传播的计算过程还是较为复杂的，但在Python等高层编程语言中，使用深度学习框架（如TensorFlow或PyTorch）可以简化实现。框架会自动处理反向传播的计算，你只需定义模型结构和损失函数，训练时框架会自动计算梯度和更新参数。


# 3. 设置损失函数和优化器
criterion = nn.MSELoss()
optimizer = optim.Adam(model.parameters(), lr=0.001)

# 4. 训练模型
num_epochs = 1000
for epoch in range(num_epochs):
    model.train()

    # 前向传播
    outputs = model(x_train_tensor)
    loss = criterion(outputs, y_train_tensor)

    # 反向传播
    optimizer.zero_grad()  # 清除之前的梯度
    loss.backward()  # 计算梯度
    optimizer.step()  # 更新参数

最后，再用当前时刻的隐状态ht和下一时刻的特征xt+1作为输入，重复上诉步骤，直到处理完整个序列。

注意：如果遗忘门始终为1且输入门始终为0，则过去的记忆元Ct−1 将随时间被保存并传递到当前时间步。这样可以缓解梯度消失问题，并更好地捕获序列中的长距离依赖关系。

四、简单LSTM代码实现

从RNN模型改成LSTM模型是比较简单的，因为两者的主要区别在于它们的结构和如何处理时间序列数据。LSTM比RNN更复杂，能够更好地处理长期依赖关系。接下来，我将逐步讲解如何将RNN模型替换为LSTM模型，并给出修改后的代码。

1、任务:

根据一个包含道路曲率（Curvature）、车速（Velocity）、侧向加速度（Ay）和方向盘转角（Steering_Angle）真实的数据集，去预测未来的方向盘转角。

2、做法：

提取前5个历史曲率、速度、方向盘转角作为输入特征，同时添加后5个未来曲率（由于车辆的预瞄距离）。目标输出为未来1个方向盘转角。采用LSTM网络训练。

3、修改要点：

模型类名 ：改为 LSTMModel 。
LSTM层 ：将 nn.RNN 替换为 nn.LSTM 。
前向传播 ：增加了初始细胞状态 c0 的定义，因为LSTM需要两个状态（隐状态和细胞状态）。

4、具体代码:

# 2. 创建LSTM模型
class LSTMModel(nn.Module):
    def __init__(self, input_size, hidden_size, num_layers, output_size):
        super(LSTMModel, self).__init__()
        self.lstm = nn.LSTM(input_size, hidden_size, num_layers, batch_first=True)
        self.fc = nn.Linear(hidden_size, output_size)

    def forward(self, x):
        h0 = torch.zeros(self.lstm.num_layers, x.size(0), self.lstm.hidden_size).to(x.device)
        c0 = torch.zeros(self.lstm.num_layers, x.size(0), self.lstm.hidden_size).to(x.device)
        out, _ = self.lstm(x, (h0, c0))
        return self.fc(out[:, -1, :])  # 只取最后一个时间步的输出

# 实例化模型
model = LSTMModel(input_size, hidden_size, num_layers, output_size)

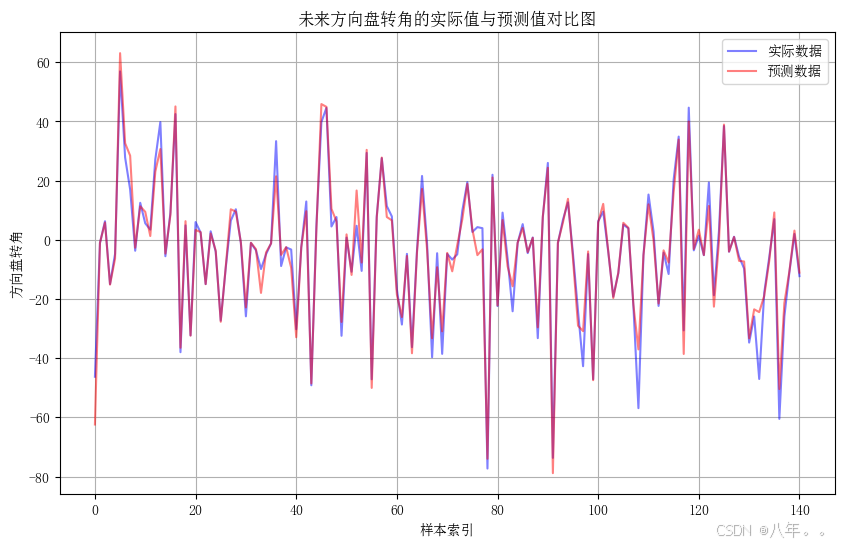

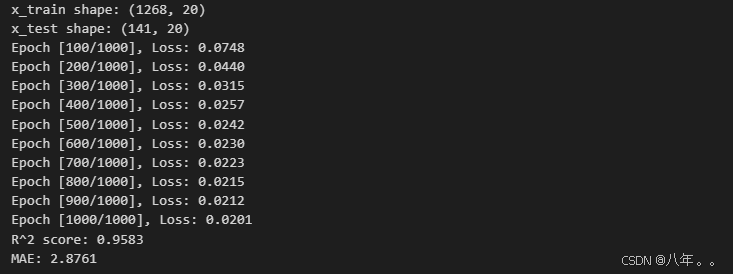

5、输出结果；

五、LSTM变体

1、窥视孔连接（Peephole Connections）

引入者 ：Gers和Schmidhuber（2000年）
特征：允许门控层直接访问细胞状态，增强了对长期依赖的学习能力。
应用：通过让门控直接查看单元状态，可以更好地控制信息流动。

2、耦合的遗忘和输入门（Coupled Forget and Input Gates）

使用耦合的 forget 和 input 门。我们不是单独决定要忘记什么以及应该添加新信息什么，而是一起做出这些决定

特征：将遗忘门和输入门合并，决定何时忘记和输入新信息的过程是耦合的。
优点：简化了模型，同时可能提高了信息更新的效率，因为它只在特定条件下输入新值。

3、门控循环单元（GRU）

引入者 ：Cho等人（2014年）
特征：将遗忘门和输入门合并为一个更新门，并将细胞状态和隐藏状态合并为一个状态。
优点：结构更简单，计算效率高，越来越受到欢迎，尤其在一些任务上表现良好。

具体请看这篇文章：

时间序列预测（九）—门控循环单元网络（GRU）-CSDN博客

4、深度门控RNN（Deep Gated RNN）

引入者 ：Yao等人（2015年）
特征：在多个层次上使用门控结构，提升模型的表达能力。
优点：适应性强，能够捕捉更复杂的特征，特别适合于长序列数据。

5、Clockwork RNN

引入者 ：Koutnik等人（2014年）
特征：通过使用不同的时间步长来处理不同的时间序列信息，解决长期依赖问题。
优点：能够在不同时间尺度上学习，适合处理多时间尺度的数据。

6. Layer Normalization LSTM

引入者 ：Ba 等人 (2016年)
特征：在每一层的输入进行层归一化，改善训练过程中的稳定性。
优点：减少了内部协变量偏移，加速收敛，并且在许多任务中提升了模型性能。

7. Variational LSTM

引入者 ：未特定提及，但结合了变分推理的思路。
特征：通过变分推理处理不确定性和缺失数据。
优点：增强了模型的鲁棒性，适合于需要建模不确定性的任务。

8. Attention Mechanism

引入者 ：Bahdanau 等人 (2014年)
特征：为模型引入注意力机制，使其动态关注序列中的重要信息。
优点：提升了长序列数据的处理能力，特别在自然语言处理和机器翻译等领域取得显著效果。

9. Multi-Scale LSTM

引入者 ：未特定提及，但在多尺度学习的研究中得到广泛应用。
特征：在不同时间尺度上并行运行多个LSTM。
优点：能够捕捉多层次的时间特征，提高对复杂序列的建模能力。

10. Attention-Based LSTM

引入者 ：结合了Bahdanau等人的工作（2014年）。
特征：在LSTM中引入注意力机制，动态选择重要的信息。
优点：提高了在长序列中的预测准确性和模型的可解释性。

11. Hierarchical LSTM

引入者 ：未特定提及，但适用于处理层次结构数据。
特征：在多层次上对数据进行建模，适合复杂结构的数据（如文本、视频）。
优点：能够更好地捕捉上下文信息，适用于处理具有层次特征的数据集。

12. Context-Aware LSTM

引入者 ：未特定提及，通常在任务特定模型中使用。
特征：结合上下文信息，通过额外输入增强模型的决策能力。
优点：提升了模型在特定场景或条件下的适应性和准确性。

13. Temporal Convolutional Networks (TCN)

引入者 ：Bai 等人 (2018年)
特征：使用卷积操作替代递归结构处理序列数据。
优点：能有效处理长序列数据，具有并行化的优势，并且在许多任务中表现良好。

14. S4 (State Space for Sequence Modeling)

引入者 ：Tay et al. (2021年)
特征：结合了状态空间模型和深度学习，通过状态空间方程处理长序列。
优点：在长序列建模方面表现出色，能够捕捉长期依赖关系，同时计算效率较高。

15. Recurrent Neural Network with Sparse Connections

引入者 ：未特定提及，近年来在RNN结构中逐渐受到关注。
特征：通过稀疏连接减少参数量，提高计算效率。
优点：保持性能的同时，显著降低计算成本，适用于资源有限的场景。

16. BERT-Style LSTM

引入者 ：结合了BERT的思想与LSTM。
特征：通过自注意力机制增强LSTM的上下文理解能力。
优点：在文本理解和生成任务中表现出更好的效果，提升了模型的表达能力。

17. Graph Neural Networks with LSTM

引入者 ：在图神经网络与RNN结合的研究中逐渐发展。
特征：结合图结构数据与LSTM，用于处理图形序列数据。
优点：能够在具有图结构的序列数据中捕捉复杂的关系，适合社交网络和推荐系统等领域。

18. Attention-Based GRU

引入者 ：结合GRU和注意力机制的研究。
特征：在GRU中引入注意力机制，使其能够动态关注输入序列中的重要部分。
优点：提高了在长序列预测中的准确性和可解释性。

19. LSTM with External Memory

引入者 ：结合神经图灵机（Neural Turing Machines）等思路。
特征：在LSTM结构中引入外部记忆，增强信息存储和检索能力。
优点：能够处理更复杂的任务，如序列生成和推理，适合于需要长期记忆的应用。

20. LSTM with Reinforcement Learning

引入者 ：在强化学习与RNN结合的研究中得到应用。
特征：在LSTM训练过程中引入强化学习策略，优化决策过程。
优点：在动态和不确定环境中表现出色，能够适应实时决策任务。

参考文献：

《动手学深度学习》 — 动手学深度学习 2.0.0 documentation (d2l.ai)

如何从RNN起步，一步一步通俗理解LSTM_rnn lstm-CSDN博客

了解 LSTM 网络 -- colah 的博客

别忘了给这篇文章点个赞哦，非常感谢。我也正处于学习的过程，如果有问题，欢迎在评论区留言讨论，一起学习！
